Schaltmodul RC-SM-16 von Beier. Mit 5 bzw. 8 Proportional-
Produktnummer:
13504
Produktinformationen "Schaltmodul RC-SM-16 von Beier. Mit 5 bzw. 8 Proportional- "

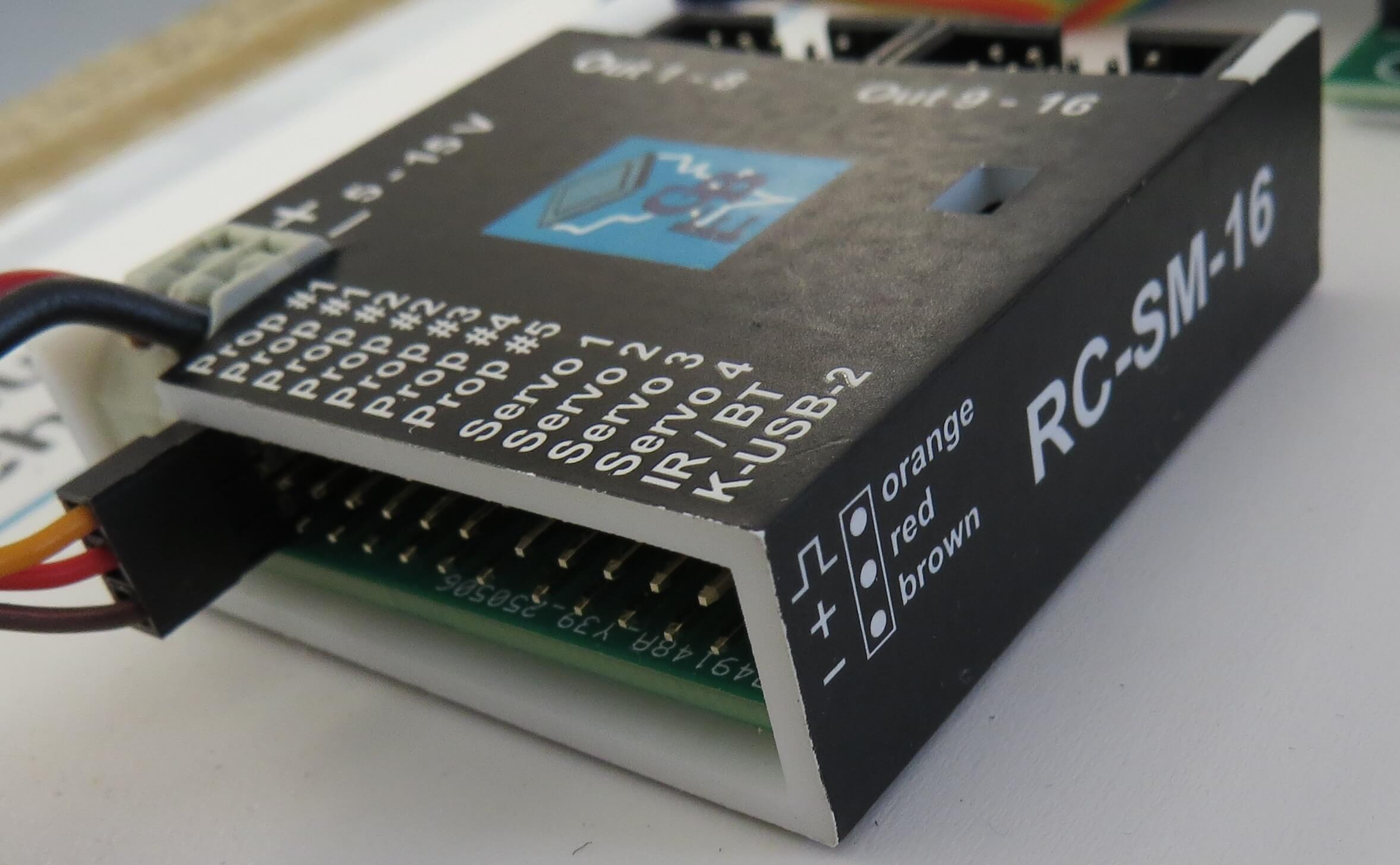

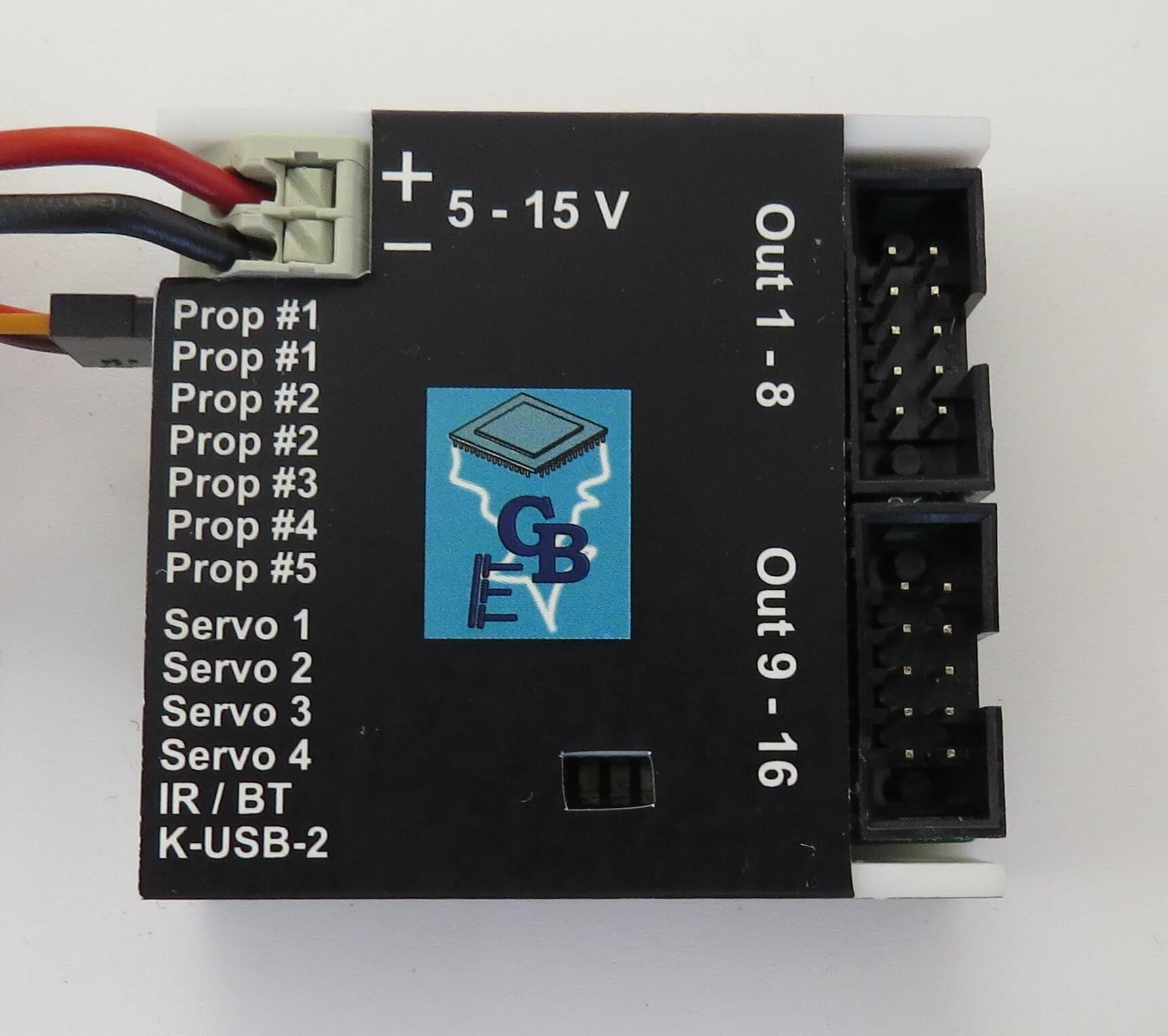

Schaltmodul RC-SM-16 von Beier. Mit 5 bzw. 8 Proportional-Kanälen. 16 Schalt- Ausgänge für LEDs, Lampen, Relais, usw. Anschluss für ein IR- oder BT-Lichtmodul zur Weiterleitung der Signale an Auflieger oder Anhänger.
Das RC-SM-16 auf einen Blick:
Programmierbares Universal-Schaltmodul
Steuerbar über:
5 bzw. 8 Proportionalkanäle Nautic / Multiswitch / Multikanal / EMS Kraftwerk Steuerpad (sowie dazu kompatible Scripts für Touchpads) Summensignale S-BUS, i-BUS und SUMD/SUMD3 Digitalschalter bei SUMD3 EKMFA-Modus Bluetooth-Controller BTC-1 für Android Smartphone App SFR-1 Controller
Schalt-Ausgänge:
16 Ausgänge für den Anschluss von LEDs, Lampen, Relais, etc. Viele verschiedene Ausgangstypen: z.B. statisch ein/aus, blinkend, Impuls, Licht, Blinker, Bremslicht, Rückfahrlicht, Kurvenlicht, Schiffslichter, usw. Anschluss für ein IR- oder BT-Lichtmodul zur Weiterleitung der Licht- und Servosignale an Auflieger und Anhänger
Servo-Ausgänge:
4 Servo-Ausgänge für den Anschluss von Servos oder FahrtreglernPositionierung der Servos auf bis zu 5 einstellbare Positionen2 der Servo-Ausgänge über programmierbare Servo-Sequenzen steuerba direkte Steuerung über Prop.-Kanal (auch über Summensignal) Beschreibung:
Das RC-SM-16 ist ein individuell programmierbares Schaltmodul für den RC-Modellbau. Das Schaltmodul verfügt über 16 Schaltausgänge und 4 Servoausgänge.
An den 16 Schaltausgängen können beispielsweise LEDs, Lampen und Relai angeschlossen werden. Über die 4 Servoausgänge können Servos oder auc Fahrtregler gesteuert werden.
Gesteuert werden die Schalt- und Servoausgänge über bis zu 5 Proportional-Eingänge, die mit einem Standard RC-Empfänger verbunden werden. Die Summensignale S-BUS, i-BUS und SUMD/SUMD3 werden auch unterstützt. Hiermit stehen dann sogar 8 Proportionalkanäle zur Verfügung.
An der Fernsteuerung können zur Steuerung der Ausgänge und Servos folgende Bedienelemente verwendet werden:
Knüppel, Drehregler, Schieberegler, Schalter Nautic-/Multiswitchmodule (Graupner, Robbe, BEIER NMS und EMS)Kraftwerk Steuerpad (sowie dazu kompatible Scripts für Touchpads) Digitalschalter beim Summensignal SUMD3
Es ist außerdem möglich das Schaltmodul per Bluetooth über die Android Smartphone App SFR-1 Controller zu steuern.
Die 16 Schaltausgänge lassen sich getrennt ein- und ausschalten. Das RC-SM-16 kann auch Gas- und Lenksignale auswerten um Bremslicht, Rückfahrlicht und Blinker passend zur Fahrsituation des Modells zu schalten.
Zur kabellosen Weiterleitung der Signale an einen Auflieger oder Anhänger kann eine IR-Sendediode für die Lichtmodule SM-IR-16-2, LM-IR-8-1 und LM-IR-16-4 oder ein Bluetooth-Sender für das Lichtmodul LM-BT-16-4 angeschlossen werden.
Für die Konfiguration des Schaltmoduls wird die kostenlose Windows-Software RC-SM-16 Teacher benötigt.
Übertragen werden die Einstellungen mit dem Datenkabel K-USB-2 (nicht im Lieferumfang!).
Weitere Informationen findet ihr in der Bedienungsanleitung (PDF).
Technische Daten:
Versorgungsspannung (Ub): Stromaufnahme: Betrieb: abhängig von der geschalteten Last Proportional-Eingänge:
Unterstützte Protokolle:
PWM (1,000 - 2,000 ms) Summensignal S-BUS (max. 8 Kanäle) Summensignal i-BUS (max. 8 Kanäle) Summensignal SUMD / SUMD3 (max. 8 Kanäle)
Servo-Ausgänge: Schalt-Ausgänge: 16 Stück minusschaltend - open Collector: max. 1,5 A pro Ausgang Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten
Funktionen schaltbar über:
Proportionalkanäle Nautic / Multiswitch / Multikanal / EMS Kraftwerk Steuerpad (sowie dazu kompatible Scripts für Touchpads) Digitalschalter (bei SUMD3) Bluetooth-Controller BTC-1 für Smartphone App
Weitere Schnittstellen:Programmierschnittstelle für Datenkabel K-USB-2 Anschluss für IR-Diode der Lichtmodule SM-IR-16-2 / LM-IR-8-1 / LM-IR-16-4 oder Bluetooth-Sendemodul LM-BT-S für das LM-BT-16-4
Schutzfunktionen:
Stromüberwachung der Schaltausgänge Akku-Unterspannungsüberwachung Failsafe für Proportionaleingänge Zulässige Umgebungstemperatur: 0 - 60° C Zulässige relative Luftfeuchte: Abmessung:51 x 48 x 18 mm Gewicht: 30 g
Lieferumfang:
Schaltmodul RC-SM-16 Bedienungsanleitung (Deutsch und Englisch) 2 Stück Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger 1 Stück Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge Sicherungshalter mit 4 A Sicherung
