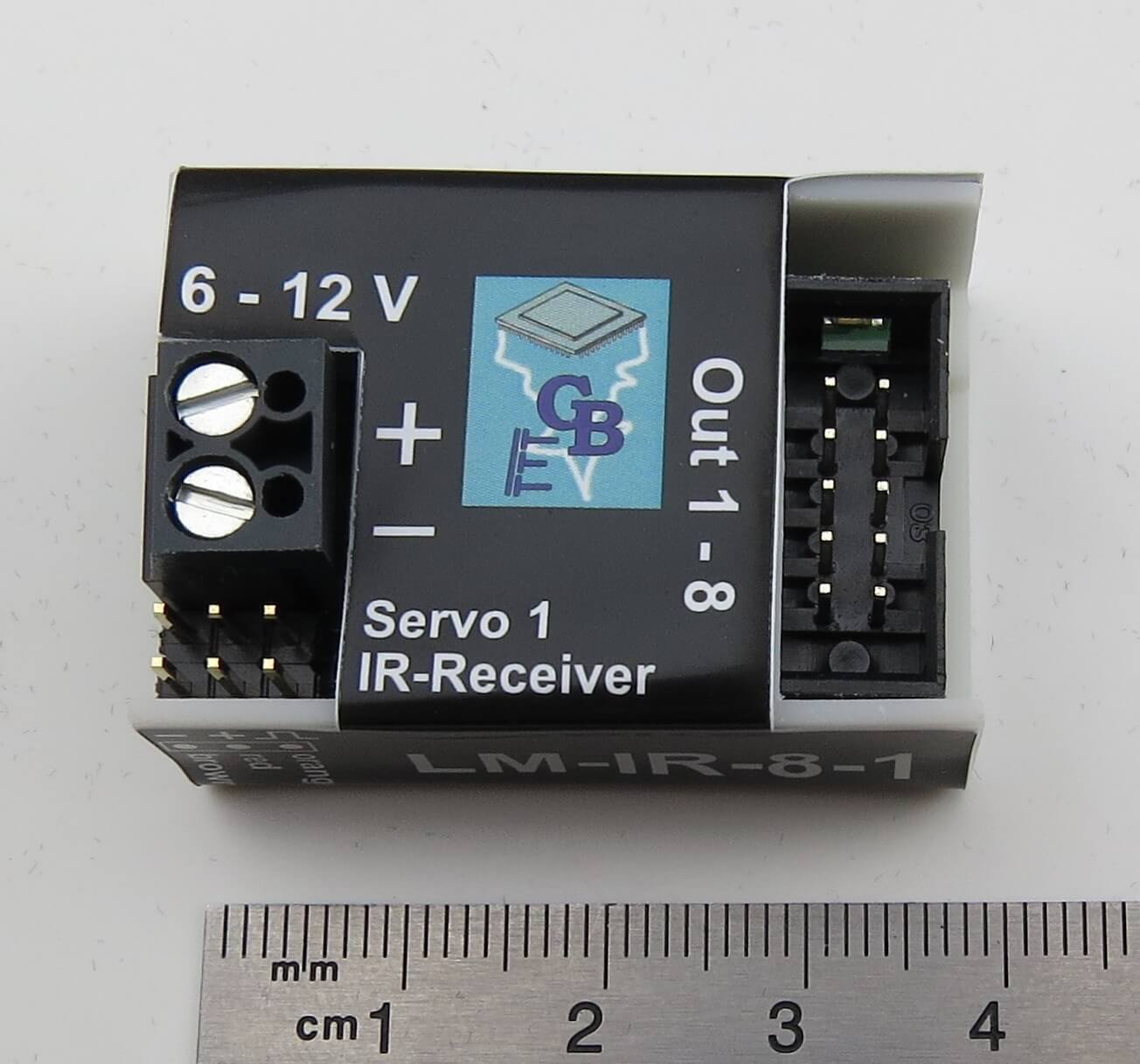

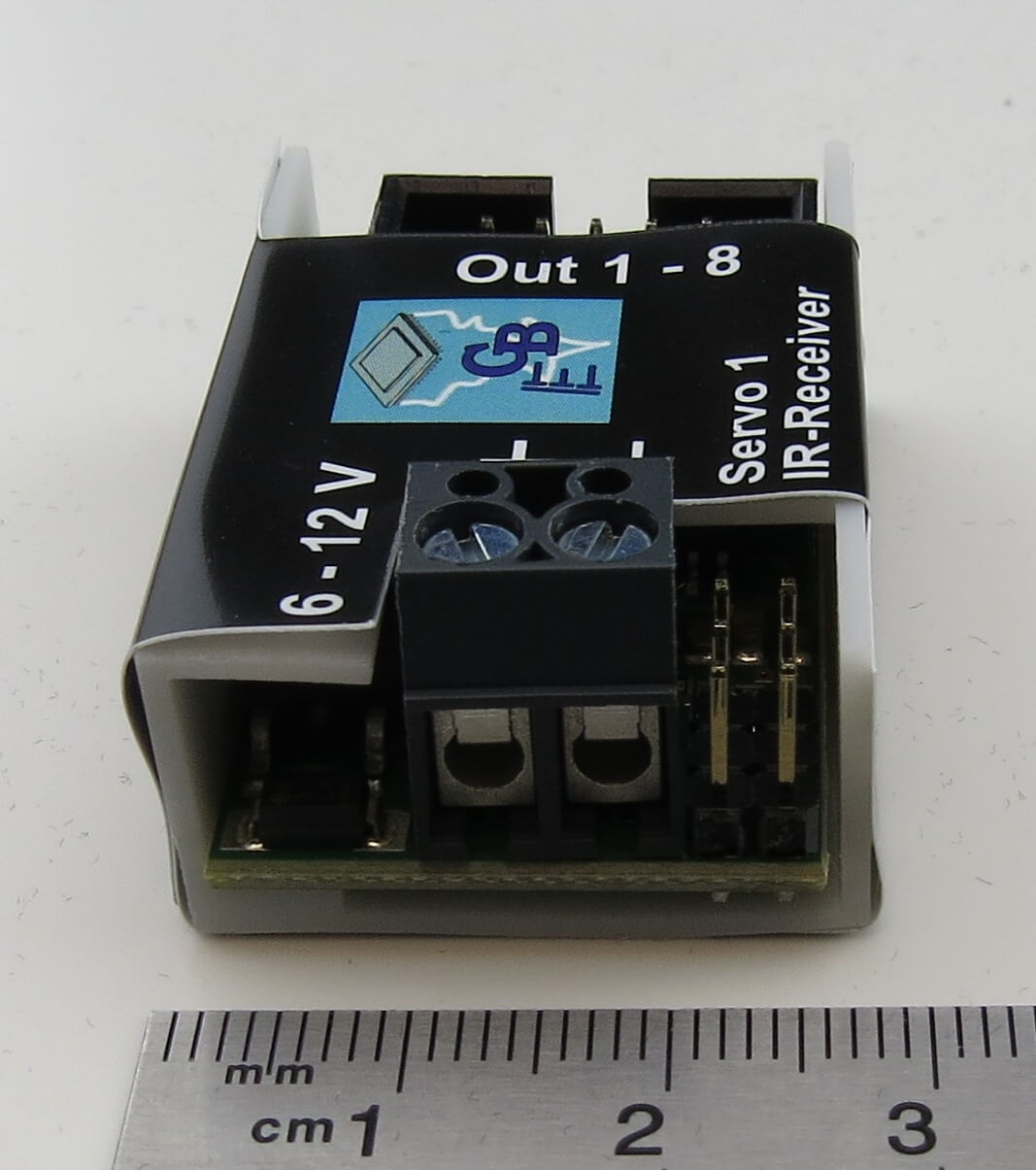

Infrarot Lichtmodul LM-IR-8-1 für die BEIER Module SFR-1

1x Infrarot Lichtmodul LM-IR-8-1 für die BEIER Module USM-RC-2 und -RC-3, SFR-1, MSM-1 zur Steuerung von Lichtern an Auflieger/Anhänger. Ebenfalls zu UFR- 1230 kompatibel.

Dieses Modul wird im Auflieger/Anhänger benötigt!

Beschreibung:
Mit diesem Zusatzmodul kann an einem Truck-Anhänger/Auflieger sowohl die Beleuchtung, mit zahlreichen Lichteffekten, als auch Bewegungungen (Servo und Motor) gesteuert werden.
Die Übertragung der (Licht-)Signale erfolgt drahtlos über eine Infrarot-Diode. Ein Verbindungskabel zwischen Truck und Anhänger/Auflieger ist somit nicht notwendig. Allerdings muss für die Versorgungsspannung in dem Anhänger/Auflieger ein separater Akku eingebaut werden.

Dieses Modul ist zur Erweiterung der Beier-Module SFR-1, USM-RC-2, USM-RC-3, MSM-1 und UFR-1230 geeignet.
Lichtfunktionen:
Das LM-IR-8-1 besitzt 8 Schaltausgänge für z.B. Lampen und LEDs. Die 8 Ausgänge sind dabei eine Kopie der 8 Schaltausgänge des Hauptmoduls.

Servosteuerung:
Auf dem Lichtmodul ist 1 Servo-Ausgang vorhanden, mit dem verschiedene Bewegungen gesteuert werden können. Anwendungsmöglichkeiten hierfür sind z.B. die Bewegung von Aufliegerstützen, Ver- und Entriegelung einer Sattelstütze, Kippbewegung für einen Kipper, lenkbare Achsen und viele andere Bewegungen.
Um einen Motor zu steuern, kann ein Fahrtregler an diesen Servoausgang angeschlossen werden.

Technische Daten:

Spannung: 6-12V Gleichspannung

Stromaufnahme:15mA Ruhestrom

Schaltausgänge: 8, minusschaltend

Ausgangsspannung: entspricht der Versorgungsspannung

max. Dauerstrom: 1,5A/Ausgang, max.Strom aller Ausgänge: 3A

Servoausgänge: 1

Lichtfunktionen:8, 1:1-Kopie der Ausgänge 1 bis 8 des Hauptmoduls

Servoausgang: 1, max. Stromaufnahme 1A, kurzzeitig 4A

Abmessungen: 39x28x17mm

Gewicht: 12g

Umgebungstemperatur: 0-60°C

Über die Software LM-Teacher können viele Einstellung geändert werden.

Im Lieferumfang dieses Moduls ist sowohl die IR-Sende- als auch die IR-Empfangsdiode enthalten!

Einzeln stehen diese Infrarot-Dioden ebenfalls zur Verfügung:
IR-Sendediode (blau): Artikel 9845
IR-Empfangsdiode (rot): Artikel 9844

Besonders wichtig ist die Entstörung, wenn zusätzlich Aufliegerstützen gesteuert werden! Hier sollte sowohl ein Ferritring an der Empfangs-Diode, als auch an der Motorleitung der Stützen verwendet werden. Empfehlenswert ist der Ferritring 11770.



Lieferumfang:

Mini-Lichtmodul LM-IR-8-1

IR-Sendediode (blau)

IR-Empfangsdiode (rot)

1x Flachbandkabel (40cm) zum Anschluß der Schaltausgänge

Bedienungsanleitung (deutsch/englisch)
