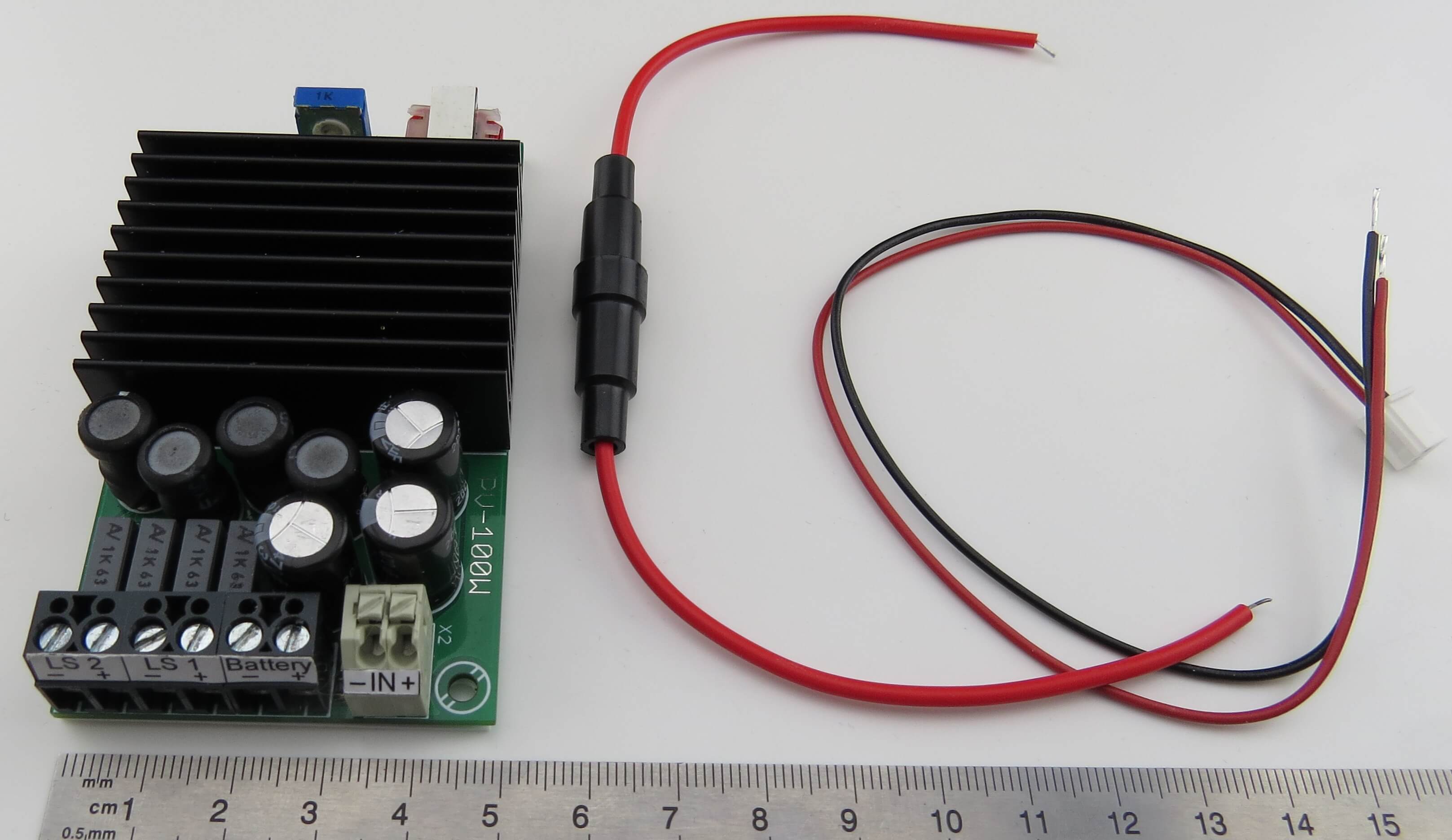

Beier NF-Verstärker PV-100W. Der digitale (Class-D)
Produktnummer:
13358
Produktinformationen "Beier NF-Verstärker PV-100W. Der digitale (Class-D)"
Beier NF-Verstärker PV-100W. Der digitale (Class-D) Verstärker wurde speziell für Soundmodule und Sound- Fahrtregler entwickelt, für deutlich höhere Leistung und Lautstärke.
Der NF-Verstärker ist für folgende Module geeignet:
Soundfahrtregler SFR-1 Doppel-Soundfahrtregler SFR-1-D Doppel-Soundfahrtregler SFR-1-HL Soundmodul USM-RC-2 Soundmodul USM-RC-3 Mini-Soundmodul MSM-1 Soundmodule anderer Hersteller
Der digitale (Class-D) NF-Verstärker PV-100W wurde speziell für Beier Soundmodule und Soundfahrtregler entwickelt, um deutlich höhere Leistung und somit auch höhere Lautstärke der Soundausgabe zu erreichen.
Der PV-100W arbeitet mit Spannungen von 7 - 30 V. Wobei aber eine Versorgungsspannung unter 12 V in der Regel nicht sehr sinnvoll ist, da erst bei höheren Spannungen auch höhere Ausgangsleistungen erreicht werden können.
Die Versorgung des PV-100W kann mit einem schon im Modell vorhandenen Akku realisiert werden. Es ist aber auch möglich einen separaten Akku zu verwenden.
Es können 1 oder 2 Lautsprecher mit einer Impedanz von jeweils 4 Ohm angeschlossen werden.
Der Lautsprecherausgang des Soundmoduls oder Soundfahrtreglers wird direkt an den NF-Eingang des Verstärkers angeschlossen. Der NF-Eingang ist galvanisch getrennt und es ist kein zusätzlicher Pegelwandler oder Filter notwendig.
Weitere Informationen dazu in der Bedienungsanleitung (PDF).
Technische Daten:Versorgungsspannung (Ub):Stromaufnahme: Ruhestrom: ca. 30 - 100 mA
bei max. Leistung: ca. 4 A Verstärker-Typ: Class-D Max. Sinus-Leistung: ca. 2 x 50 W Max. Musik-Leistung: ca. 2 x 80 W NF-Eingangsspannung (Uss): 5 - 15 V Eingangswiderstand: ca. 100 Ohm Empfohlene Lautsprecherimpedanz: 4 Ohm Schutz gegen: Übertemperatur
Überstrom
Kurzschluss
Abmessung: 93 x 50 x 21 mm Gewicht: 96 g
Lieferumfang:
NF-Verstärker PV-100W Sicherungshalter mit 4 A Sicherung Verbindungskabel zum Soundmodul Bedienungsanleitung (Deutsch / Englisch)
Der NF-Verstärker ist für folgende Module geeignet:
Der digitale (Class-D) NF-Verstärker PV-100W wurde speziell für Beier Soundmodule und Soundfahrtregler entwickelt, um deutlich höhere Leistung und somit auch höhere Lautstärke der Soundausgabe zu erreichen.
Der PV-100W arbeitet mit Spannungen von 7 - 30 V. Wobei aber eine Versorgungsspannung unter 12 V in der Regel nicht sehr sinnvoll ist, da erst bei höheren Spannungen auch höhere Ausgangsleistungen erreicht werden können.
Die Versorgung des PV-100W kann mit einem schon im Modell vorhandenen Akku realisiert werden. Es ist aber auch möglich einen separaten Akku zu verwenden.
Es können 1 oder 2 Lautsprecher mit einer Impedanz von jeweils 4 Ohm angeschlossen werden.
Der Lautsprecherausgang des Soundmoduls oder Soundfahrtreglers wird direkt an den NF-Eingang des Verstärkers angeschlossen. Der NF-Eingang ist galvanisch getrennt und es ist kein zusätzlicher Pegelwandler oder Filter notwendig.
Weitere Informationen dazu in der Bedienungsanleitung (PDF).
Technische Daten:
bei max. Leistung: ca. 4 A
Überstrom
Kurzschluss
Lieferumfang:
