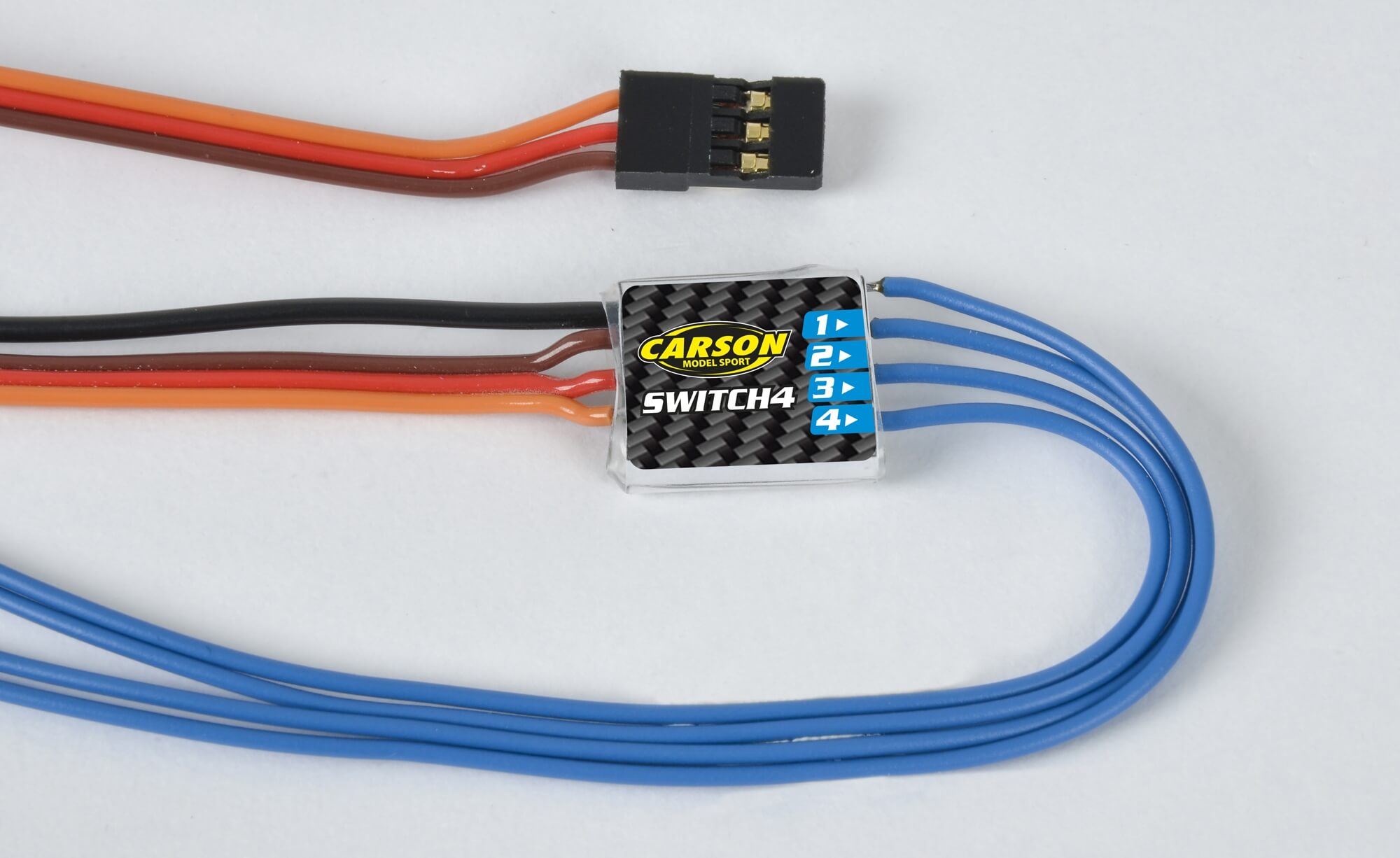

CARSON 500503061 4 Kanal Switch 4x2,5A

CARSON 4 Kanal Switch 4x2,5A.

Die Schaltmodule werden direkt an einem RC- Empfänger angeschlossen und können über einen Taster, Schalter oder Knüppel gesteuert werden. Dabei wird die Position des Schalters (oben und unten) und die Dauer (kurz und lang) ausgewertet. Bei dem 2-fach Modul wird lediglich die Position ausgewertet. Bei Tastern und Schaltern ist darauf zu achten, dass diese eine Mittelstellung besitzen.
Jeder Schaltausgang verfügt über eine Memoryfunktion, dass heißt ein Schaltausgang bleibt so lange aktiviert bis der Schalter wieder in Neutralstellung gebracht wurde und erneut in die gleiche Position gebracht wird.
Auf den Schaltmodulen stehen 4 getrennte und minusschaltende Ausgänge zur Verfügung. Die Ausgänge verfügen über jeweils ein 20 cm langes blaues Kabel.
Dieses Kabel ist mit dem Minuspol des Verbrauchers zu verbinden. Jeder Schaltausgang kann einen Strom von max. 2,5 A schalten. Die maximal zulässige Versorgungs- spannung beträgt 16 V.
Das Schaltmodul versorgt sich selbst über die Spannung des Servokabels. Das schwarze Minuskabel kann direkt am Akku oder an der Verteilerklemme angeschlossen werden. Bei hohen Lasten ist unbedingt das schwarze Kabel anzuschließen um Schäden am Empfänger zu vermeiden.

TechniSche Daten
Eingangsspannung:4 - 8 V vom Empfänger
Eingangsstrom: ca. 18 mA bei 5 V
Ausgänge: 4 Stück
Schaltspannung: Maximal 16 V
Schaltstrom: Maximal 2,5 A pro Ausgang
Anschlusskabel: Ausgänge: 4 blaue Silikonkabel mit je 200 mm Länge und 0,25 qmm
Servoanschluss: 300 mm Servokabel mit UNI-Stecker
Minuskabel: Silikonkabel mit 200 mm Länge und 0,5 qmm
Abmessung:16 x 14 x 4 mm
Gewicht: 10 g
