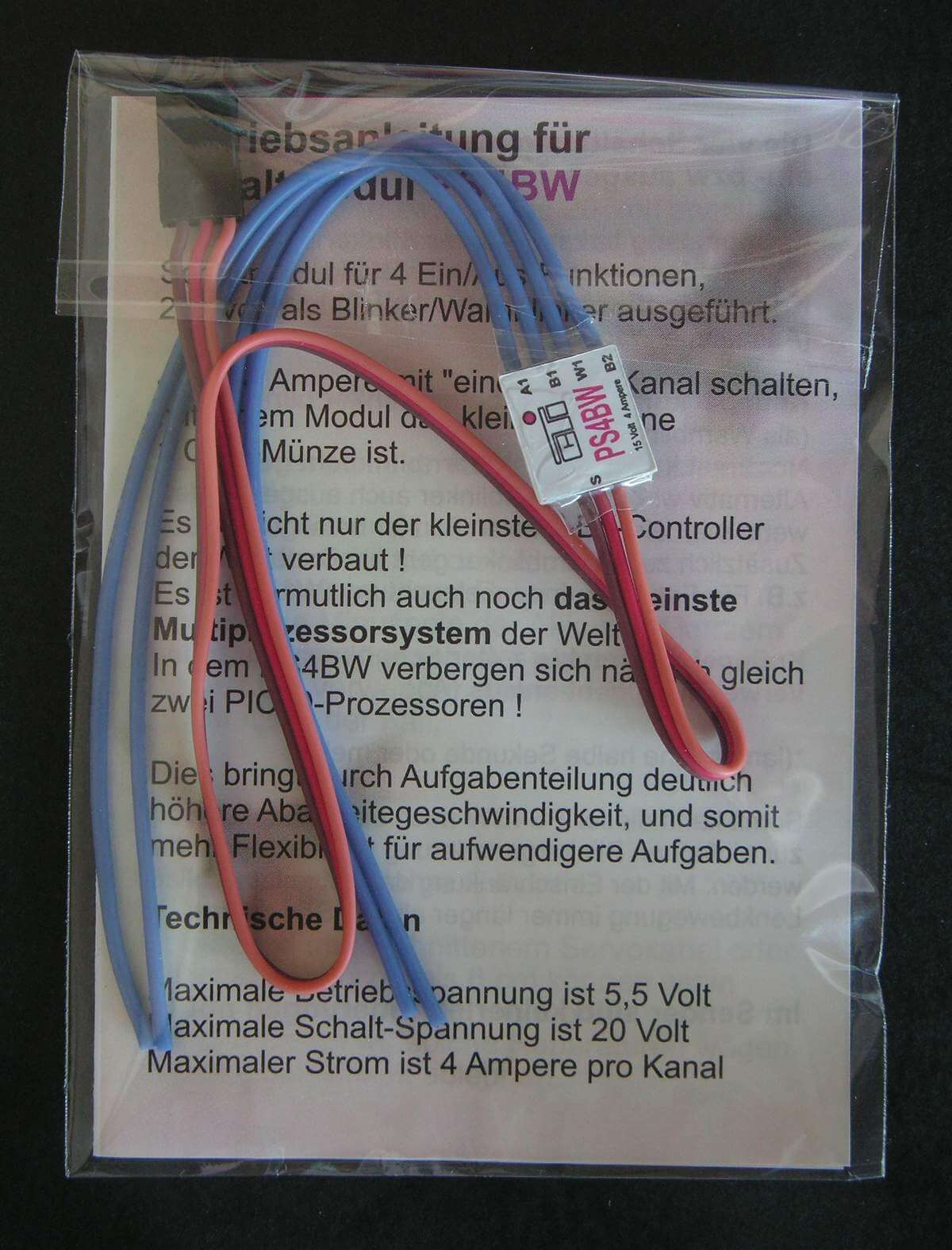

1x Memoryschalter PS4bw m.4x 4A-Ausgang. 4x Ein/Aus-Funktion auf 1 RC-Kanal 2 Ausgänge als Blinker.Max. Spannung 20V 13x15x2,5mm, CTI-Produkt.

Schaltmodul für 4 Ein/Aus-Funktionen, 2 davon als Blinker / Warnblinker ausgeführt.
4 mal 4 Ampere mit "einem" RC-Kanal schalten!

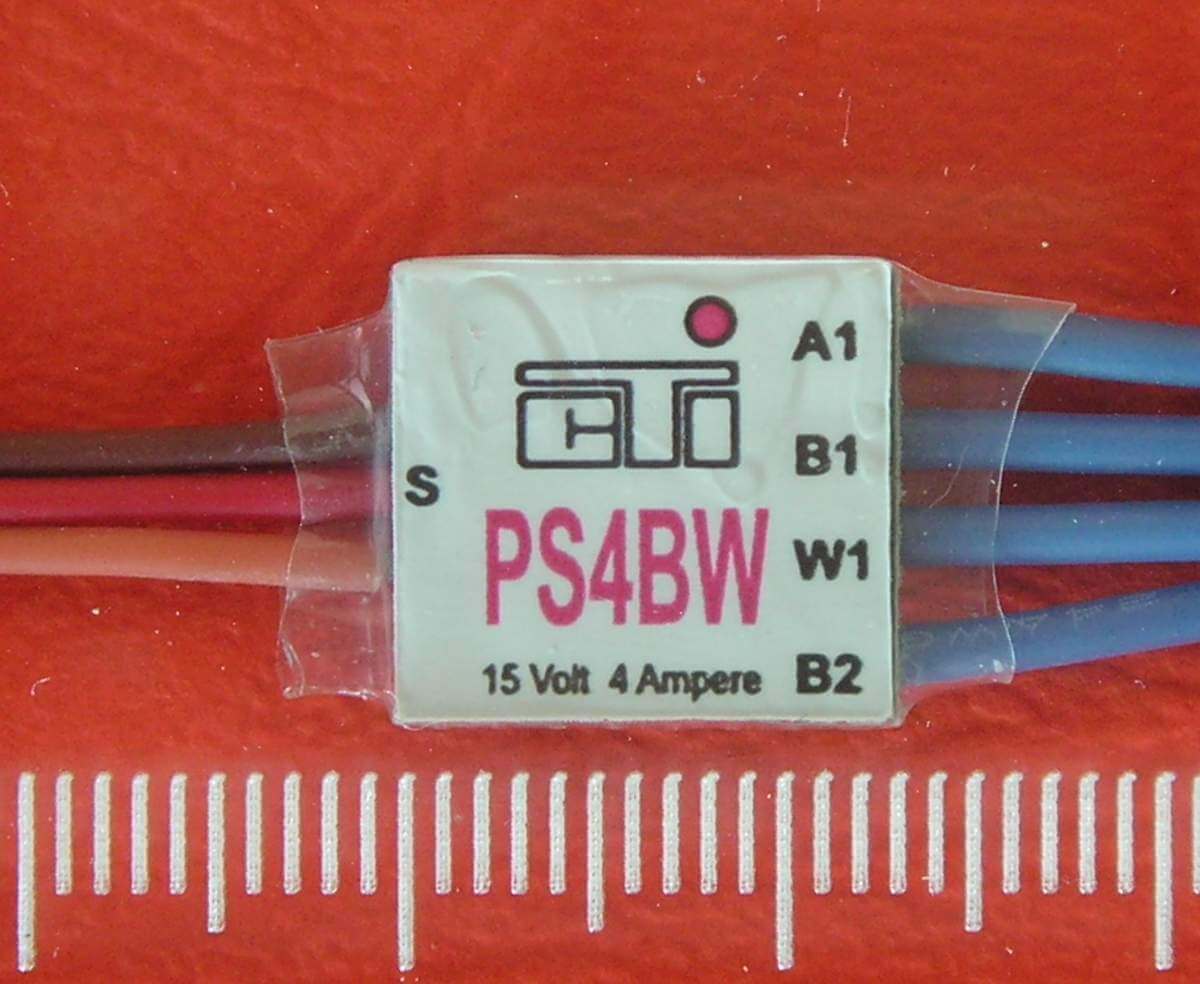

Mit einem Modul das kleiner als eine 1 Cent-Münze ist!

Die vier Schaltausgänge werden folgendermassen ein- bzw ausgeschaltet:

Schalter nach Links (>0,6s) = linker Blinker blinkt (Ausgang B1)
Schalter wieder in die Mitte = linker Blinker geht wieder aus
Schalter nach Rechts (>0,6s) = rechter Blinker blinkt (Ausgang B2)
Schalter wieder in die Mitte = rechter Blinker geht wieder aus

Schalter kurz nach Links und gleich wieder in die Mitte (<0,6s) = Beide Blinker blinken gleichzeitig als Warnblinklicht.
Nochmal Schalter kurz nach Links und gleich wieder in die Mitte (<0,6s) = Warnblinklicht geht wieder aus.
Alternativ wird der Warnblinker auch ausgeschaltet wenn man einen normalen Blinker betätigt.
Zusätzlich zu dem Warnblinker geht ein Dauerlicht an, z.B. fürFahrzeug-Innenbeleuchtung. (Ausgang W1)

Schalter kurz nach rechts und gleich wieder in die Mitte (<0,6s) = 4ter Schaltkanal zur freien Verwendung geht an (Ausgang A1).
Nochmal Schalter kurz nach rechts und gleich wieder in die Mitte (<0,6s) = Schaltkanal zur freien Verwendung geht aus.

Somit könnte dieser "PS4BW" auch einem Lenkservo zur einfachen Blinkergenerierung parallel geschaltet werden.
Mit der Einschränkung daß eine tatsächliche Lenkbewegung immer länger als 0,6 Sekunde dauert.

(lang = 0,6 Sekunde oder mehr)
Die Blinkfrequenz wurde auf 320ms Ein und 320ms Aus programmiert.
